硅砖，SiO2的质量分数不低于93％，零膨胀硅砖又称熔融石英砖或抗热震硅砖。

　　焦炉具有极低的热膨胀系数、优良的耐急冷急热性、良好的高温结构强度、SiO2含量高等特点。该产品可广泛应用于各种焦炉的快速热修复工程当中，该产品在使用时不发生裂纹剥落现象，接近零的低热膨胀性能，使焦炉修补后，长期使用安全可靠。

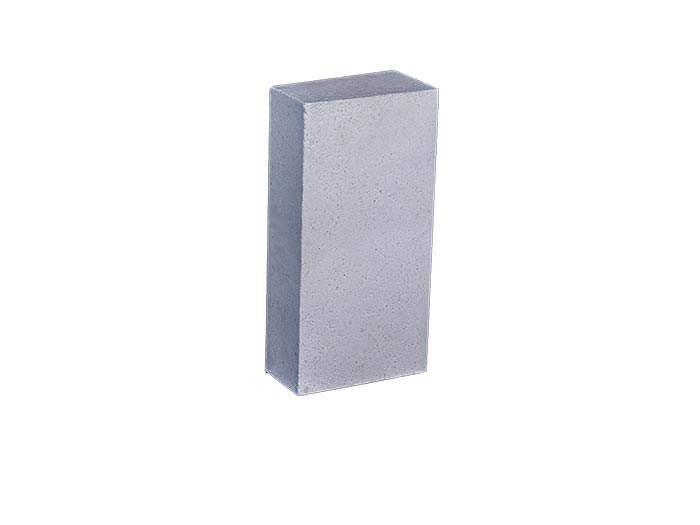

熔融石英砖

　　

　　零膨胀硅砖特性

　　1. SiO2含量大于99%,抗侵蚀、耐酸性优异

　　2. 低Fe2O3含量小于0.1%，对制品（如玻璃液等）无污染

　　3. 低熔剂指数（Al2O3+2R2O）小于0.3%

　　4. 热膨胀率接近于零，修补时可不用预留膨胀缝，增加砌筑体的严密性

　　5. 优异的热稳定性，热修时制品不会发生炸裂，可在不停炉的高温情况下，直接进行修补作业

　　6. 修补（热修）后，不会发生剥落等现象，长期使用安全可靠

　　

　　硅砖的荷重软化温度高达l640-1680℃，在高温下长期使用体积比较稳定。但硅砖抗热震性差，耐火度不够高。硅砖的性质，包括化学矿物组成、真密度、体积密度、耐火度、荷重软化温度、高温体积稳定性、抗热震性以及抗渣性等，与原料的性质、晶型转变状况以及制造工艺等诸多因素密切相关。

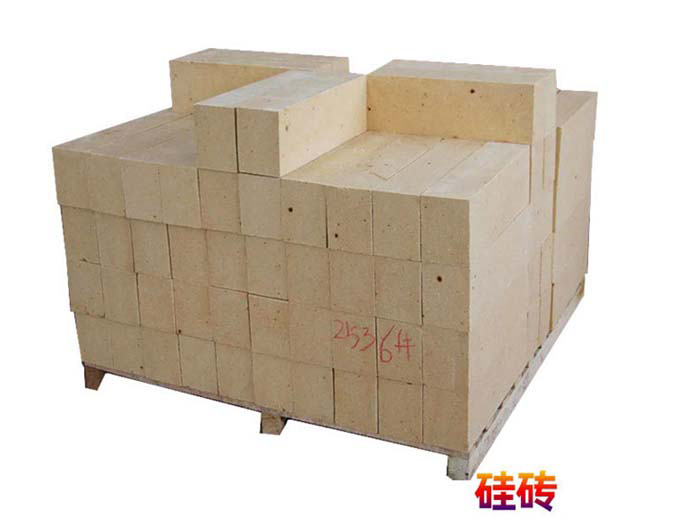

硅砖

　　

　　虽然硅砖的耐火度不是很高，但荷重软化温度较高，高温结构强度大，而且在600℃以上长期使用时稳定性好，能抵抗酸性炉渣的侵蚀。因此，目前主要用于砌筑玻璃熔窑和焦炉。用硅砖砌筑焦炉炭化室隔墙，在高温下具有良好的稳固性和气密性，使用寿命可达10-15年，如使用得当，可达25年以上。硅砖曾用作酸性转炉的内衬砖。电炉炉顶、反射炉拱顶、蓄热室及沉渣室过去也广泛采用硅砖砌筑，现在已逐渐被高铝砖及镁铝砖代替。

　　

　　零膨胀硅砖是什么意思？和硅砖有啥差别

　　熔融石英砖具有抗酸性渣侵蚀性能。较高的高温强度。荷重软化开始温度1620～1670℃。在高温下长期使用不变形。热震稳定性低（水中热交换为1~4次）以天然硅石为原料，外加适量矿化剂，以促进坯体中的石英转化为磷石英。在还原气氛下经1350～14 30℃缓慢烧成。加热到1450℃时约有百分之1.5~2.2的总体积膨胀，这种残余膨胀会使切缝密合，保证砌筑体有良好的气密性和结构强度。同时具有使用寿命长，降低能耗等优点。

　　零膨胀硅砖的膨胀几乎为零，普通硅砖会出现膨胀，两种的价格有差别。
