隔热砖

隔热砖保温隔热性能不错，和隔热浇筑料相比相差不大，隔热保温砖的种类多，价格不一样，但是，要比散料要贵。

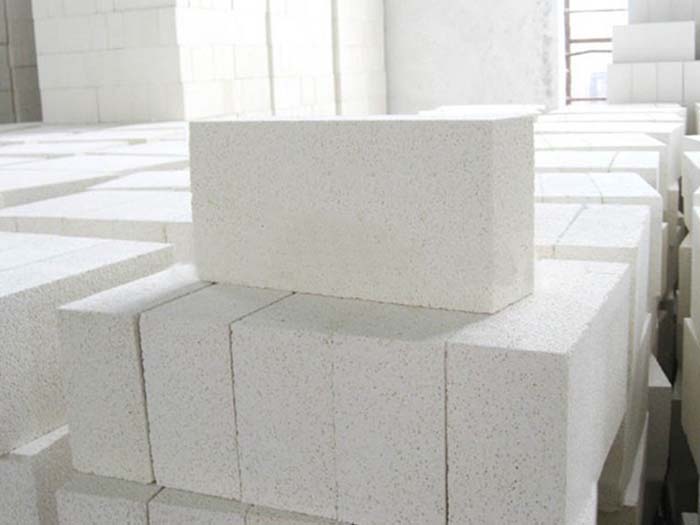

隔热砖

轻质隔热保温砖是在耐火砖制造中加人某些特殊物质后烧成的。它的气孔率比普通耐火砖高一倍，耐火砖密度比同质耐火砖小0.5-7倍。导热系数小，因此可以用来作为炉子的隔热层或内衬，以减少热损失；对间歇式工作的炉子，炉墙蓄热和散热损失可减少80%。根据材质不同，主要有轻质粘土砖、轻质高铝砖、轻质硅砖。

隔热砖的生产工艺

目前，隔热砖的生产仍采用挤压成型和烧成工艺,从而形成气孔，以达到所需要的密度和导热性利用烧成工艺，可以严格控制气孔的大小，从而保证其导热性。好的隔热砖采用了硬木锯末，这种材料相对稀有，但遇水后不会产生像软木那样大的膨胀量，因此更易控制其气孔尺寸，当然这将会增加成本。

一种黏土与可燃材料相混合，如果这种可燃材料是锯未，那么它可以在结构中吸收水分，然后锯末将在水和黏土中发生膨胀，这个过程会持续1周到到1个月。再次将这批原料混合并通过压缩或挤压成型。成型后的砖进行空气干燥，由于其中的水分含量为25%?40%，干燥需要较长的时间。干燥结束后，砖被送入干燥窑，在1000℃下干燥。在烧成环节，成型砖将被装入窑车，砖在窑车的码放小心，需要在砖的周围留出足够的空隙以保证气流流通，同时保证锯末在氧气中充分燃烧。加热速度也密切控制，避免发生温度骤变或锯末燃烧不充分。不能在构件上出现未充分燃烧的碳痕迹。

伴随着干燥和烧成过程，隔热砖的体积会缩小大约30%。砖坯通过机械加工制成六面体砖形，砖的尺寸在此进行准确控制，砖在实际成型过程中也会改变气孔的形状。我们会认为这些气孔是微小的球状孔，而事实上并非如此。在多数情况下，制造商通过标准砖(230mm×114mm×76mm)的114mm一面来检测其热导率,如果通过76mm—面,则导热率会提高20%,这是因为气孔形状发生了改变。

如今，砖的气孔结构可以通过发泡工艺成型.其中的化学试剂，例如氢氧化铝或氢氧化钠，添加到黏土原料中，从而形成起到隔热性能的气泡，因此利用此方法，黏土料浇注到发泡模具中，模具可以是砖形或更大的板型。隔热砖成型后，将其取出干燥和烧成，然后再通过机械加工或切削成各种所需形状。

这种生产方法的优点是：产量高;由于不要求塑性指标，可以生产低密度的隔热砖。缺点是：很难控制气孔尺寸和气孔分布。由于密度低，耐剥落性也随之降低。

如果有可能采用发泡法，通过物理方法产生泡沫，那么将得到较好的产品，但气孔尺寸和分布会更难控制。铝含量越高，分级温度越高，但基本上随着密度增大，导热性降低，气孔率也降低。

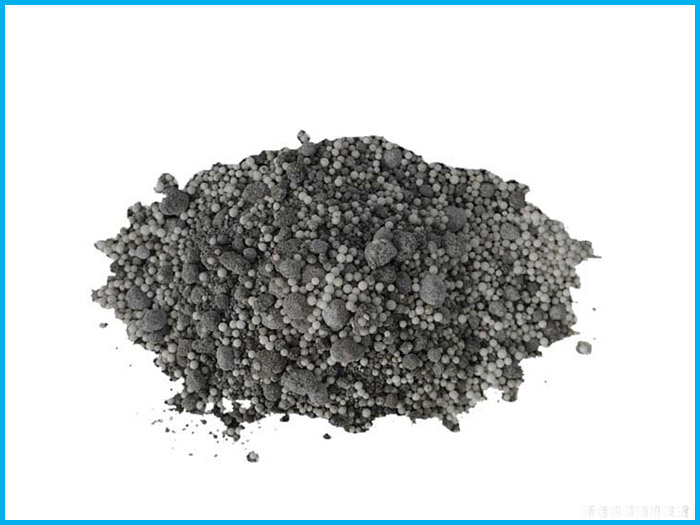

隔热浇筑料

轻质耐火骨料与粉料、结合剂和外加剂配制而成的可浇注成型的混合料称为轻质耐火浇注料。由于轻质浇注料体积密度小、热导率低，因此也称隔热耐火浇注料。轻质耐火浇注料属水硬性浇注料，适用于各种窑炉内衬隔热层、浮法玻璃窑炉烟道密封浇注料，具有导热系数低、隔热保温性能好、线收缩性小、浇注整体性好、干燥强度好等特点。

隔热砖和隔热浇筑料哪个好，多少钱一吨?

这两者效果相差不大，选择产品要根据情况来选择，砖的价格贵一些，粘土至莫来石材质：一吨一千多至三千多，浇筑料的价格便宜一些，但是施工要支模具。

耐火材料出现开裂、脱落、易磨损怎么办？想要彻底解决问题，需要从根源挖掘，分析出真正的原因，荣盛耐材从事耐火砖、浇注料、可塑料生产、研发服务多年，能解决高温窑炉内衬的各种疑难问题，欢迎广大新老朋友咨询及技术交流。
