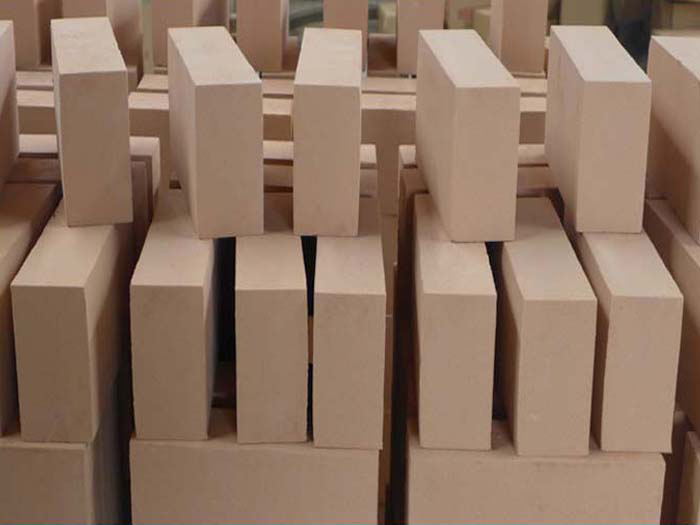

隔热砖具有规则外形的隔热保温制品。属于轻质保温耐火材料。这类材料的共同特点是体积密度小，容重轻，导热系数低。但强度较低，高温重烧收缩较大，隔热、保湿效果好，郑州隔热砖生产厂家推荐荣盛。

　　轻质耐火砖一般是指密度小于1.3x103kg/m3的耐火砖。由于轻质耐火砖具有密度小、气孔率高、热导率小、保温性好以及有一定的耐压强度等特点，在热处理设备上已获得了广泛的应用。

　　工业窑炉砌体蓄热损失和炉体表面散热损失，一般约占燃料消耗的24～45%。用热导率低、热容量小的轻质砖作炉体结构材料，可节省燃料消耗；同时，由于窑炉可以快速升温和冷却，能提高设备生产效率；还能减轻炉体重量，简化窑炉构造，提高产品质量，降低环境温度，改善劳动条件。

　　轻质耐火砖有多种分类方法

　　1、按使用温度分类。使用温度600～900℃为低温隔热材料；900～1200℃为中温隔热材料；超过1200℃的为高温隔热材料。

　　2、按体积密度分类。体积密度在0.4～1.3g/cms的为轻质耐火砖；低于0.4g/cm3的为超轻质耐火砖

　　3、按制品形状分类。一种是定型的轻质耐火砖，包括粘土隔热耐火砖、高铝隔热耐火砖、硅质耐火砖以及某些纯氧化物轻质耐火砖等；另一种是不定型轻质耐火砖，如轻质耐火混凝土等。

　　轻质耐火砖的制造方法通常有以下四种

　　1、泡沫法。在制耐火砖的泥料中加入泡沫剂，如松香皂等，并以机械方法使之起泡，经烧成后获得多孔的耐火砖制品。

　　2、烧尽加入物法。也叫可燃物加入法。在制耐火砖的泥料中加入容易烧尽的可燃物，如炭末、锯木屑等，使耐火砖在烧成后具有一定的气孔。

　　3、多孔材料法。用天然的硅藻土或人造的枯士泡沫熟料、氧化铝或氧化锆空心球等多孔原料制取轻质耐火砖。

　　4、化学法。利用能适当产生气体的化学反应，在制耐火砖工艺过程中获得一种多孔的耐火砖制品，通常用白云石或方镁石加石膏，以硫酸作发泡剂。

　　在轻质耐火转的使用中应注意以下几点：

　　1、力学强度较低，不能用于承重结构；

　　2、耐磨性能很差，不宜用于与炉料接触、磨损严重的部位。

　　3、轻质耐火砖气孔率较大，组织疏松，不能用于直接接触熔渣和液态金属的部位；

　　郑州荣盛耐火材料有限公司专注于生产销售耐火材料多年，如果您对隔热砖有需求，或是对郑州隔热砖有疑问，欢迎致电荣盛耐材，我们将会为您提供高品质的耐火材料和贴心的服务。
